UNIONES DE MARTILLO

LCS Soluciones Integrales Industriales ofrece una amplia gama de uniones de martillo estándar y para gas ácido. Cada unión es minuciosamente inspeccionada para asegurar un servicio prolongado y confiable en las condiciones más extremas.

  • Tres tuercas de lengüeta y roscas ACME autobloqueantes proporcionan un montaje y desmontaje rápido.
  • Tres tuercas de lengüeta y roscas ACME autobloqueantes proporcionan un montaje y desmontaje rápido.
  • Codificado por colores para una identificación rápida.
  • Identificación única para uniones de gas ácido.
  • Cumplen o superan las normas de la Asociación Nacional de Ingenieros de Corrosión NACE MR-01-75 y API RP-14E.
  • Fabricado con acero de calidad que cumple con los estándares ASTM y/o AISI.
  • Todas las uniones proporcionan un sellado hermético a la presión y positivo para servicios de baja presión (500 a 2,000 PSI).
  • La superficie esférica del macho y la superficie angular de la hembra forman un sello metal a metal; la bola y la tangente proporcionan un sellado perfecto.
  • Rango de 1/2" a 12" con presiones de trabajo en frío de 500 a 20,000 PSI.
  • Totalmente intercambiable con la mayoría de las principales marcas de uniones de martillo.

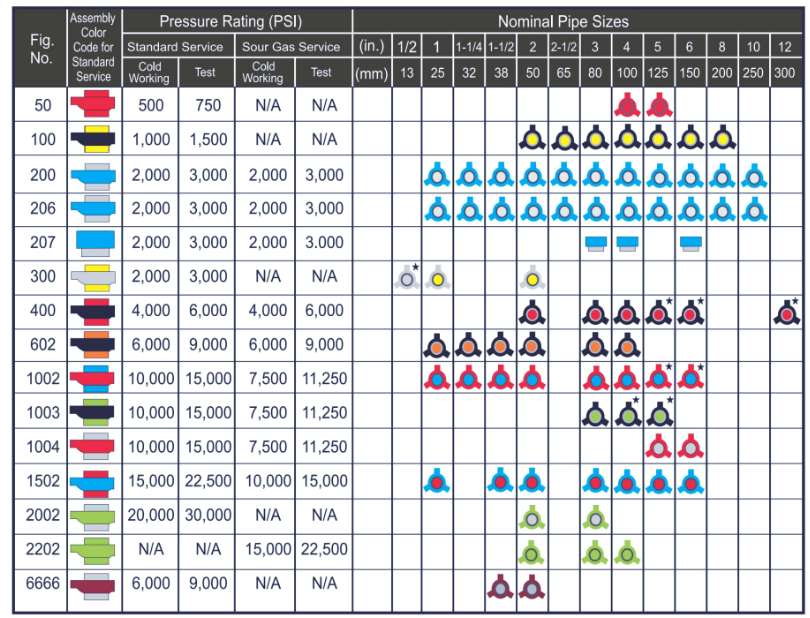

    • Especificaciones Para Uniones de Martillo Roscadas y Soldadura a Tope.


    * Indica diferentes presiones de trabajo en frío debido a otros factores de diseño - Diferencia como se muestra a continuación:

  • 5", 6", 12": Figura 400, Presión de Trabajo en Frío 2,500 PSI y Presión de Prueba 4,000 PSI.
  • 5", 6": Figura 1002 Soldadura a tope, Presión de Trabajo en Frío 7,500 PSI y Presión de Prueba 11,250 PSI Servicio Estándar.
  • 4", 5": Figura 1003 Soldadura a tope, Presión de Trabajo en Frío 7,500 PSI y Presión de Prueba 11,250 PSI Servicio Estándar.
  • 5", 6": Figura 1002 Soldadura a tope, Presión de Trabajo en Frío 5,000 PSI y Presión de Prueba 7,500 PSI Servicio Ácido.
  • 4", 5": Figura 1003 Soldadura a tope, Presión de Trabajo en Frío 5,000 PSI y Presión de Prueba 7,500 PSI Servicio Ácido.
  • 1/2": Figura 300, Presión de Trabajo en Frío 15,000 PSI y Presión de Prueba 20,000 PSI, Chapado en Zinc.

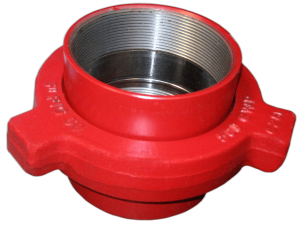

    • Fig. 50 Unión

  • Estas uniones de martillo son recomendadas para líneas de succión y baja presión.
  • Disponibles en extremos roscados y soldadura de enchufe.

    • Tamaño Radio de Tuerca Longitud Total Clasificación de Presión (PSI) Peso (LBS)
    Estándar Gas Ácido
    4 5.13 6.20 500 750 27.00
    5 5.22 5.60 500 750 22.40

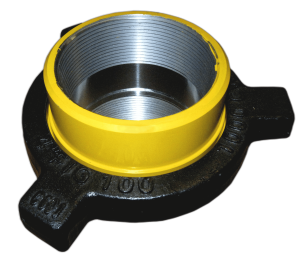

    Fig. 100 Unión

  • Estas uniones de martillo se utilizan en líneas de colector de baja presión y aplicaciones de aire, agua, aceite o gas.
  • Disponibles en extremos roscados y soldadura a tope.
  • Superficie de sellado metal a metal.

    • Tamaño Radio de Tuerca Longitud Total Clasificación de Presión (PSI) Clasificación Peso (LBS)
    Estándar Servicio Gas Ácido Servicio
    Pulgadas Pulgadas Pulgadas Trabajo en Frío Prueba Trabajo en Frío Prueba (Aprox.)
    2 2.90 3.23 1,000 1,500 N/A N/A 5.63
    2-1/2 3.60 4.25 1,000 1,500 N/A N/A 11.47
    3 4.00 4.59 1,000 1,500 N/A N/A 13.80
    4 4.70 4.94 1,000 1,500 N/A N/A 19.42
    5 5.80 6.00 1,000 1,500 N/A N/A 32.50
    6 6.50 6.84 1,000 1,500 N/A N/A 46.21
    8 7.87 7.31 1,000 1,500 N/A N/A 69.88

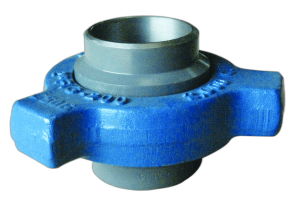

    Fig. 200 Unión

  • Estas uniones de martillo se utilizan en líneas de colector de servicio general y aplicaciones de aire, agua, aceite o gas.
  • Disponibles en extremos roscados y soldadura a tope.
  • Superficie de sellado metal a metal.

    • Tamaño Radio de Tuerca Longitud Total Presión (PSI) Clasificación Peso (LBS)
    Estándar Servicio Gas Ácido Servicio
    Pulgadas Pulgadas Pulgadas Trabajo en Frío Prueba Trabajo en Frío Prueba (Aprox.)
    1 1.96 2.65 2,000 3,000 2,000 3,000 1,75
    1-1/4 2.17 2.78 2,000 3,000 2,000 3,000 2.37
    1-1/2 2.41 2,98 2,000 3,000 2,000 3,000 3.29
    2 2.90 3.17 2,000 3,000 2,000 3,000 5.47
    2-1/2 3.63 4.13 2,000 3,000 2,000 3,000 10.00
    3 4,26 4,58 2,000 3,000 2,000 3,000 15.03
    4 5.00 4.94 2,000 3,000 2,000 3,000 20.95
    5 5.50 6.55 2,000 3,000 2,000 3,000 33.26
    6 6.43 6.66 2,000 3,000 2,000 3,000 42.50
    8 7,43 7.19 2,000 3,000 2,000 3,000 64.00
    10 9.00 9.13 2,000 3,000 2,000 3,000 91.00

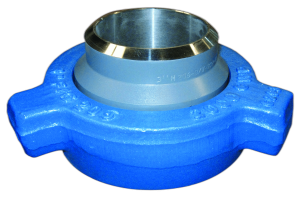

    Fig. 206 Unión

  • Estas uniones de martillo son similares a la Fig 200 con un sello secundario para complementar el diseño metal a metal.
  • Recomendadas para uso en entornos corrosivos.
  • Disponibles en extremos roscados y soldadura a tope.

    • Tamaño Radio de Tuerca Longitud Total Presión (PSI) Clasificación Peso (LBS)
    Estándar Servicio Gas Ácido Servicio
    Pulgadas Pulgadas Pulgadas Trabajo en Frío Prueba Trabajo en Frío Prueba (Aprox.)
    1 1.96 2.65 2,000 3,000 2,000 3,000 1.75
    1-1/4 2.17 2,78 2,000 3,000 2,000 3,000 2.37
    1-1/2 2.41 2.98 2,000 3,000 2,000 3,000 3.29
    2 2.90 3.17 2,000 3,000 2,000 3,000 5.47
    2-1/2 3.63 4.13 2,000 3,000 2,000 3,000 10.00
    3 4.26 4.58 2,000 3,000 2,000 3,000 15.03
    4 5.00 4.94 2,000 3,000 2,000 3,000 20.95
    5 5.50 6.55 2,000 3,000 2,000 3,000 33.26
    6 6.43 6.66 2,000 3,000 2,000 3,000 42.50
    8 7.43 7.19 2,000 3,000 2,000 3,000 64.00
    10 9.00 9.13 2,000 3,000 2,000 3,000 91.00

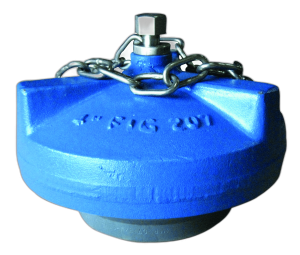

    Fig. 207 Unión

  • Las uniones de martillo Fig 207 son completamente intercambiables con las uniones Figura 200 y 206.
  • Utilizadas para tapar el extremo de una línea.
  • Se proporciona O-Ring en la tapa de tapado para asegurar un sello a prueba de fugas.
  • Disponibles en extremos roscados y soldadura a tope.

    • Size Nut Radius Length Total Pressure (PSI) Rating Weight (LBS)
    Standard Service Sour Gas Service
    Inches Inches Inches Cold Working Test Cold Working Test (Approx.)
    3 2.75 3.87 2,000 3,000 2,000 3,000 9.80
    4 3.59 4.38 2,000 3,000 2,000 3,000 16.25
    5 4.25 4.91 2,000 3,000 2,000 3,000 28.30
    6 4.92 5.60 2,000 3,000 2,000 3,000 45.88

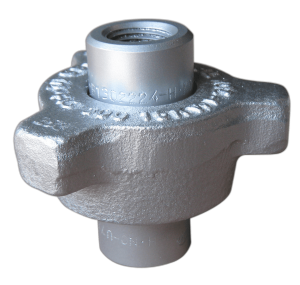

    Fig. 300 Unión

  • Estas uniones de martillo tienen un diseño de cara plana que permite desconexión directa para remoción lateral de válvulas y otros accesorios para inspección o reemplazo.
  • Disponibles en extremos roscados.

    • Size Nut Radius Length Total Pressure (PSI) Rating Weight (LBS)
    Standard Service Sour Gas Service
    Inches Inches Inches Cold Working Test Cold Working Test (Approx.)
    1/2 1.80 3.00 15,000 20,000 N/A N/A 1.80
    1 2,13 2,63 2,000 3,000 N/A N/A 2,00
    2 2.88 3.75 2,000 3,000 N/A N/A 2.50

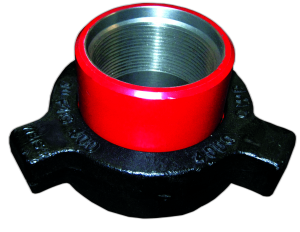

    Fig. 400 Unión

  • Estas uniones de martillo se utilizan en conexiones de colector y línea, succión de bomba y servicios de lodo.
  • Disponibles en extremos roscados y soldadura a tope.
  • Se proporciona O-Ring en la tapa de tapado para asegurar un sello a prueba de fugas.
  • Los tamaños de 3" a 12" tienen O-Ring para sello primario.

    • Size Nut Radius Length Total Pressure (PSI) Rating Weight (LBS)
    Standard Service Sour Gas Service
    Inches Inches Inches Cold Working Test Cold Working Test (Approx.)
    2 3.54 5.13 4,000 6,000 4,000 6,000 12.46
    3 4.17 6.14 4,000 6,000 4,000 6,000 20.13
    4 5.04 8.18 4,000 6,000 4,000 6,000 31.24
    5 6.70 11.10 2,500 4,000 2,500 4,000 49.60
    6 7.70 11.40 2,500 4,000 2,500 4,000 63.47
    12 10.26 10.90 2,500 4,000 2,500 4,000 164.90

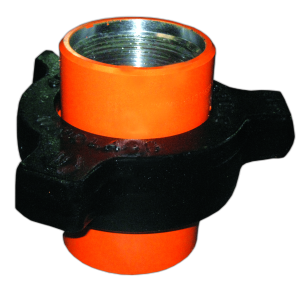

    Fig. 602 Unión

  • Estas uniones de martillo se utilizan en servicio de agua, aceite, gas y lodo.
  • Sello de goma tipo labio reemplazable proporciona sellado primario.
  • Disponibles en extremos roscados y soldadura a tope.

    • Size Nut Radius Length Total Pressure (PSI) Rating Weight (LBS)
    Standard Service Sour Gas Service
    Inches Inches Inches Cold Working Test Cold Working Test (Approx.)
    1 2,19 3.53 6,000 9,000 6,000 9,000 3.50
    1-1/4 3.08 4.80 6,000 9,000 6,000 9,000 9.01
    1-1/2 3.10 4.90 6,000 9,000 6,000 9,000 9.17
    2 3,70 5.30 6,000 9,000 6,000 9,000 13.78
    3 4.50 6.20 6,000 9,000 6,000 9,000 22.76
    4 5.19 8.18 6,000 9,000 6,000 9,000 34.96

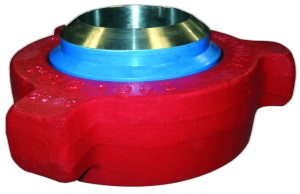

    Fig. 1002 Unión

  • Estas uniones de martillo se utilizan en aplicaciones de alta presión para líneas de estrangulador y matanza, cementación y acidificación. Sello de goma tipo labio reemplazable proporciona sellado primario hasta 4".
  • Los tamaños de 5" y 6" tienen O-Ring para sellado primario.
  • Disponibles en extremos roscados y soldadura a tope.
  • Las uniones de 6" solo están disponibles en soldadura a tope para servicio ácido.

    • Size Nut Radius Length Total Pressure (PSI) Rating Weight (LBS)
    Standard Service Sour Gas Service
    Inches Inches Inches Cold Working Test Cold Working Test (Approx.)
    1 2.19 3.55 10,000 15,000 7,500 11,250 3.50
    1-1/4 3.08 4.88 10,000 15,000 7,500 11,250 9.01
    1-1/2 3.10 4.90 10,000 15,000 7,500 11,250 9.17
    2 3.70 5.30 10,000 15,000 7,500 11,250 13.78
    3 4.50 6.20 10,000 15,000 7,500 11,250 22.53
    4 5.20 8.20 10,000 15,000 7,500 11,250 34.91
    5 6.26 9.13 7,500 11,250 5,000 7,500 66.57
    6 7.00 7.60 7,500 11,250 5,000 7,500 92.15

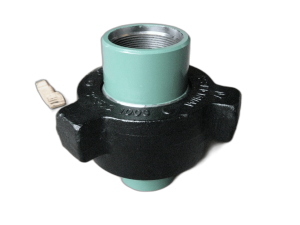

    Fig. 1003 Unión

  • Estas uniones de martillo se utilizan en servicio de aire, agua, aceite, lodo, gas, colector de alta presión, equipo de perforación donde la alineación de componentes de tubería es un problema.
  • O-Ring reemplazable en el sub macho proporciona sellado primario.
  • Disponibles en extremos roscados y soldadura a tope.
  • Las uniones de 5" están disponibles solo en extremos de soldadura a tope.

    • Size Nut Radius Length Total Pressure (PSI) Rating Weight (LBS)
    Standard Service Sour Gas Service
    Inches Inches Inches Cold Working Test Cold Working Test (Approx.)
    3 4.80 8.87 10,000 15,000 7,500 11,250 47.50
    4 6.00 10.90 7,500 11,250 5,000 7,500 78.15
    5 6.00 10.90 7,500 11,250 5,000 7,500 79.62

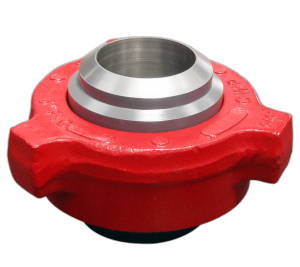

    Fig. 1004 Unión

  • Disponibles en extremos roscados y soldadura a tope.
  • La cara de los subs macho y hembra es perfectamente cuadrada.
  • Provistas con anillo de sello tipo labio.

    • Size Nut Radius Length Total Pressure (PSI) Rating Weight (LBS)
    Standard Service Sour Gas Service
    Inches Inches Inches Cold Working Test Cold Working Test (Approx.)
    5 6.00 8.25 10,000 15,000 7,500 11,250 85.00
    6 7,25 9.38 10,000 15,000 7,500 11,250 140.00

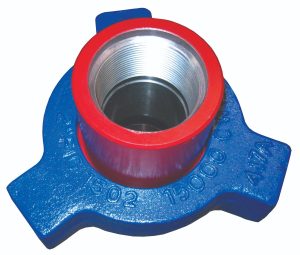

    Fig. 1502 Unión

  • Estas uniones de martillo se utilizan en cementación, acidificación, líneas de estrangulador y matanza.
  • Sello de goma tipo labio reemplazable.
  • Disponibles en extremos roscados y soldadura a tope.

    • Size Nut Radius Length Total Pressure (PSI) Rating Weight (LBS)
    Standard Service Sour Gas Service
    Inches Inches Inches Cold Working Test Cold Working Test (Approx.)
    1 2,76 4.38 15,000 22,500 10,000 15,000 9.12
    1-1/2 3.50 4.50 15,000 22,500 10,000 15,000 16.30
    2 4.00 7.00 15,000 22,500 10,000 15,000 20.11
    3 4.88 7.64 15,000 22,500 10,000 15,000 34.10
    4 6.02 8.57 15,000 22,500 10,000 15,000 72.68
    5 6.53 9.00 15,000 22,500 10,000 15,000 95.00
    6 7.20 9.75 15,000 22,500 10,000 15,000 145.00

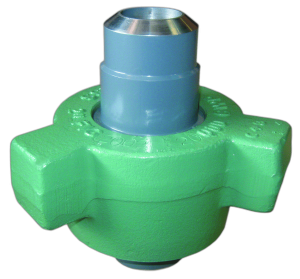

    Fig. 2002 Unión

  • Sello de goma tipo labio reemplazable.
  • Disponibles solo en extremos de soldadura a tope.
  • Las uniones de martillo Windlass de 3" a veces se denominan 2-1/2" respectivamente por otros fabricantes.

    • Size Nut Radius Length Total Pressure (PSI) Rating Weight (LBS)
    Standard Service Sour Gas Service
    Inches Inches Inches Cold Working Test Cold Working Test (Approx.)
    2 2.75 4.67 20,000 30,000 N/A N/A 8.20
    3 3.50 4.50 20,000 30,000 N/A N/A 16,30

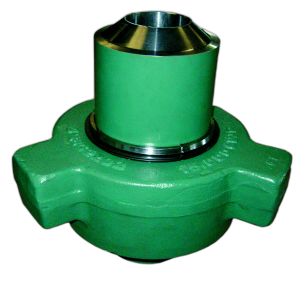

    Fig. 2202 Unión

  • Estas uniones de martillo están especialmente diseñadas para servicio de gas ácido.
  • Sello de goma tipo labio reemplazable con anillo anti-extrusión de acero inoxidable.
  • Cumplen con el estándar NACE MR-01-75 y API RP-14E.
  • Disponibles solo en extremos de soldadura a tope.
  • Las uniones de martillo Windlass de 3" y 4" a veces se denominan 2-1/2" y 3" respectivamente por otros fabricantes.

    • Size Nut Radius Length Total Pressure (PSI) Rating Weight (LBS)
    Standard Service Sour Gas Service
    Inches Inches Inches Cold Working Test Cold Working Test (Approx.)
    2 2,75 4.69 N/A N/A 15,000 22,500 8.20
    3 3.50 4.50 N/A N/A 15,000 22,500 16.40
    4 4.00 7.00 N/A N/A 15,000 22,500 21.50

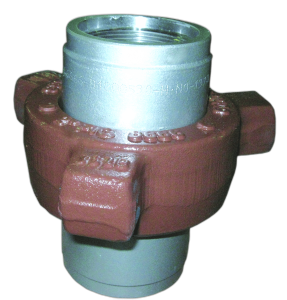

    Fig. 6666 Unión

  • Disponibles solo en extremos roscados.

    • Size Nut Radius Length Total Pressure (PSI) Rating Weight (LBS)
    Standard Service Sour Gas Service
    Inches Inches Inches Cold Working Test Cold Working Test (Approx.)
    1-1/2 2.83 4.19 6,000 9,000 N/A N/A 6.6
    2 3.46 5.85 6,000 9,000 N/A N/A 12.58

    Unión G-Type 10,000 PSI

  • Disponibles solo en extremos roscados.

    • Size Nut Radius Length Total Pressure (PSI) Rating Weight (LBS)
    Standard Service Sour Gas Service
    Inches Inches Inches Cold Working Test Cold Working Test (Approx.)
    1-1/2 3 4.14 10,000 15,000 N/A N/A 8.25
