VÁLVULAS Y COLECTORES

LCS Soluciones Integrales Industriales ofrece Válvulas y Colectores.

VÁLVULAS DE COMPUERTA

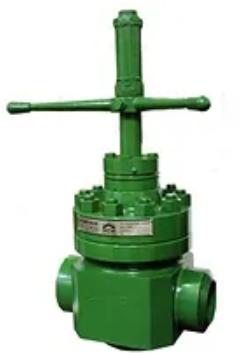

Válvula de Compuerta Estilo Demco®

Características:

100% intercambiable con el tipo Demco® DM.

2000, 3000, 5000, 7500 psi.

Probado hidrostáticamente después del ensamblaje.

Conexiones de extremo roscado, soldadura a tope o bridas.

TAMAÑOS: 2", 3", 4", 5"

Folletos de Válvula de Compuerta DEMCO 7500

Folletos de Válvula de Compuerta DEMCO DM

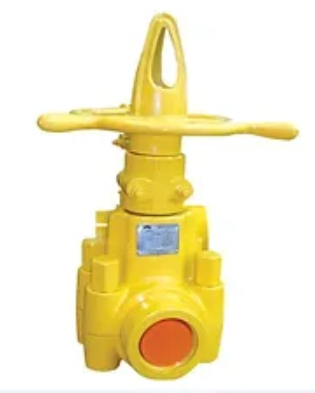

Válvula de Compuerta (Estilo OTECO®)

Características:

100% intercambiable con el Modelo 72 de Oteco® y Cameron® Tipo 'S' Flex Seal.

2000, 3000, 5000 psi.

Probado hidrostáticamente después del ensamblaje.

Conexiones de extremo roscado, soldadura a tope o bridas.

Folletos de Válvula de Compuerta Oteco

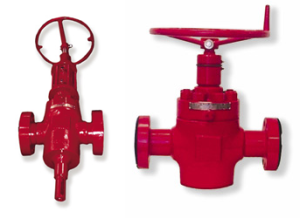

Válvula de Compuerta (Estilo FC®)

Características:

Válvulas de Compuerta para Perforación y Producción.

Manual e Hidráulica.

Presiones hasta 15,000 PSI para varios tamaños.

Cumple o supera los estándares API 6A y NACE MR-01-75.

Las piezas internas son completamente intercambiables con OEM.

DESCARGAR

TYPE DB Hydraulic 5k & 10k.pdf
Type B Gate Valve parts 5k & 10k.pdf
Manual Valve 3 1-8 & 3 1-16.pdf
TYPE DB Hydraulic 5K & 10K Hydraulic O.pdf
Manual Valve 4 1-16.pdf
Manual Valve 2 9-16.pdf
Manual Valve 2 1-16.pdf
Manual Valve 1 13-16.pdf
Hydraulic Valve 4 1-16.pdf
Hydraulic Valve 3 1-8 & 3 1-16.pdf
Hydraulic Valve 2 1-16.pdf
Cameron Type FL.pdf

Características:

La válvula de compuerta modelo 'FC' es una válvula probada en campo que proporciona confiabilidad e intercambiabilidad.

Las válvulas 'FC' tienen sellado bidireccional y un vástago no ascendente, lo que las hace ideales para colectores de perforación, árboles de Navidad y servicio severo.

No se necesitan herramientas especiales para cambiar el ensamblaje de compuerta y asiento.

El pasador del vástago protege el vástago y las piezas internas de fallas por corte si la rueda manual se sobre-torquea.

Una compuerta de una pieza ayuda a prevenir que los sedimentos de la línea entren en la cavidad del cuerpo y previene bloqueos de presión cuando la presión aguas arriba disminuye.

Una amplia gama de materiales del cuerpo y recorte para cumplir con varias condiciones de operación.

Fácilmente equipado con actuadores hidráulicos para servicio de colector o submarino.

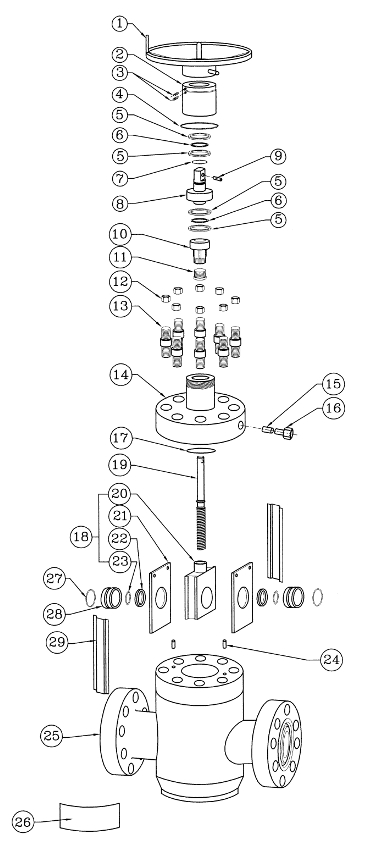

Lista de Partes:

1. Rueda Manual.

2. Tapa de Cojinete.

3. Conexión de Grasa (Tapa de Cojinete).

4. Anillo.

5. Carrera de Cojinete.

6. Cojinete de Empuje.

7. O-Ring (Adaptador de Vástago).

8. Adaptador de Vástago.

9. Pasador de Vástago.

10. Glándula de Empaque.

11. Empaque de Vástago.

12. Tuerca.

13. Pernos.

14. Bonete.

15. Válvula de Retención.

16. Conexión de Grasa.

17. Empaque de Bonete.

18. Ensamblaje de Compuerta y Asiento.

19. Vástago.

20. Compuerta.

21. Placa de Retención.

22. Anillo de Asiento.

23. Anillo de Sello.

24. Pasador.

25. Cuerpo.

26. Placa de Nombre.

27. Anillo de Sello.

28. Buje del Cuerpo.

29. Guía.

Válvula de Compuerta Estilo FLS®

El FLS de MCM es una válvula de compuerta de paso completo y conducto directo disponible en clasificaciones de presión de 3000 a 15,000 psi y tamaños de orificio de 2-1/16" a 4-1/16". La válvula de compuerta estilo Cameron tipo 'FLS' de MCM tiene sellado bidireccional y vástago no ascendente, lo que la hace ideal para colectores de estrangulador y matanza de perforación, árboles de Navidad y servicio severo. Características de Diseño y Beneficios

Sellado Metal a Metal.

Compuerta de losa flotante y asientos flotantes de una pieza aseguran el rendimiento de sellado.

Sellado Bidireccional.

Asiento Posterior del Vástago.

Empaque de Vástago PTFE o PEEK energizado por resorte.

Sellos de Asiento PTFE o PEEK energizados por resorte.

Una amplia gama de materiales del cuerpo y recorte está disponible para cumplir con varias condiciones de operación.

Fácilmente equipado con actuadores hidráulicos para línea de matanza, línea de estrangulador o árbol de Navidad.

CUMPLE O SUPERA EL ESTÁNDAR API 6A.

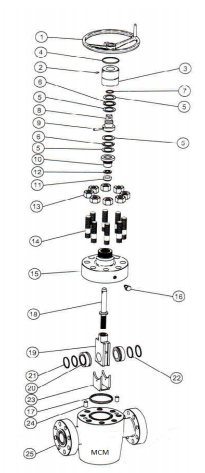

Lista de Partes:

1. Rueda Manual

2. Conexión de Grasa de Tapa de Cojinete

3. Tapa de Cojinete

4. O-Ring de Tapa de Cojinete

5. Carrera de Cojinete

6. Cojinete de Empuje

7. O-Ring (Adaptador de Vástago)

8. Adaptador de Vástago

9. Pasador de Adaptador de Vástago

10. Glándula de Empaque

11. Empaque de Vástago

12. Respaldo de Sello

13. Pernos

14. Tuerca

15. Bonete

16. Conexión de Lubricación del Cuerpo

17. Empaque de Bonete

18. Vástago

19. Compuerta

20. Anillo de Asiento

21. Anillo de Sello OD

22. Anillo de Sello ID

23. Placa de Retención

24. Pasador

25. Cuerpo

LCS Soluciones Integrales Industriales ofrece:

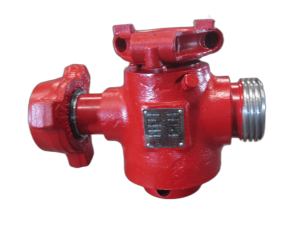

Windlass® válvulas de tapón de alta presión y bajo torque. Están disponibles en una variedad de tamaños y conexiones para operaciones fáciles y seguras. Vienen en múltiples orificios y están disponibles hasta 15,000 PSI para servicio estándar y 10,000 PSI para servicio H2S (gas ácido). Los kits de reparación también están disponibles para aumentar su vida útil y hacer que funcionen de manera segura por un período más largo.

Estas válvulas de tapón están diseñadas para cumplir con las necesidades y requisitos del campo petrolero. Pueden soportar las altas tasas de erosión y presiones encontradas en el entorno operativo actual.

O'Drill ®: Intercambiable con la válvula de tapón estilo Bottom Load de Halliburton®, conexiones de extremo roscado, bridas o unión en 1" y 2".

Tamaño (pulg.)	Orificio (pulg.)	Extremos	Servicio
2	1	Fig. 602, 1002, 1502	Estándar y Ácido
2	1	NPT	Estándar y Ácido
2	1.75	Fig. 602, 1002, 1502	Estándar y Ácido
2	1.75	NPT	Estándar y Ácido
2	2.06	Fig. 602, 1002, 1502	Estándar y Ácido
2	2.06	NPT	Estándar y Ácido
3	3	Fig. 602, 1002, 1502	Estándar y Ácido
3	3	NPT	Estándar y Ácido

Descargas

O’drill Plug Valve Brochure.pdf

VÁLVULAS DE BOLA

1017S Series 1,000 PSI Puerto Reducido Tamaño: 1/4" - 2" Series 1017S Stainless Steel 1 Piece Ball Valve.pdf	2006WSW Series 2,000 PSI Puerto Completo Size: 1/4" - 2" 2006 WSW Stainless Steal Seal welded.pdf	3000WSW Series 3,000 PSI Puerto Completo Size: 1/4" - 2" 3000 WSW Stainless Steel High Pressure Ball Valve.pdf
6000WSW Series 6,000 PSI Puerto Completo (2" RP) Size: 1/4" - 2" 6000 WSW Stainless Steel High Pressure Ball Valve.pdf	2017C Series 2,000 PSI Puerto Reducido Tamaño: 1/4" - 2" Series 2017C Carbon Steel Ball Valve.pdf	2006WCW Series 2,000 PSI Puerto Completo Size: 1/4" - 2" series 2006WCW Carbon Steel Seal Weld Ball Valve.pdf
2027WC Series 2,000 PSI Puerto Completo Size: 1/4" - 2" Series 2027WC Unibody Carbon Steel Ball Valve.pdf	3000WC Series 3,000 PSI Puerto Completo Size: 1/4" - 2" Series 3000WC Carbon Steel High Pressure Ball Valve.pdf	6000WC Series 6,000 PSI Puerto Completo (2" RP) Size: 1/4" - 2" Series 6000WC Carbon Steel High Pressure Ball Valve.pdf
TRC 5000 Series 5,000 PSI Bolted Body Reduced Port Size: 2" Series TRC5000 Bolted Bonnet Ball Valve.pdf	TRC Series 2,500, 3,000 & 5,000 PSI Reduced Port Size: 2" only TRC Series.pdf	TFE3BV Series 6,000 PSI 316 SS Modified PTFE TFE3BV.pdf

VÁLVULAS DE AGUJA

SPV/CPV Series 6,000 & 10,000 PSI 316 SS & Carbon Steel Size: 1/4", 1/2", 3/4" & 1" SPV&CPV.pdf	SPVB/CPVB Series 6,000 & 10,000 PSI 316 SS & Carbon Steel Size: 1/4", 1/2", 3/4" & 1" SPVB-CPVB.pdf	SMPV/CMPV Series 6,000 & 10,000 PSI 316 SS & Carbon Steel Size: 1/2", 3/4" & 1" SMPV&CMPV.pdf
SNA/CNA Series 6,000 & 10,000 PSI 316 SS & Carbon Steel Size: 1/4" & 1/2" SNA&CNA.pdf	MSH/MCH Series 6,000 PSI 316 SS & Carbon Steel Size: 1/4" MSH&MCH.pdf	MVDS/MVDC Series 6,000 PSI 316 SS & Carbon Steel Size: 1/4" MVDS&MVDC.pdf
SPV8ML8FT 10,000 PSI 316 SS & Carbon Steel Size: 1/2" only SPV8ML8FT.pdf

VÁLVULAS DE RETENCIÓN

CSTVCV Series 300 - 5,000 WOG CF8M DISC Size: 1" & 2" CSTVCV.pdf	DITVCV Series 300 - 2,000 WOG CF8M DISC Size: 1", 2". 3" & 4" DITVCV.pdf	876 Series Swing CLASS 800 / 1975 PSI Conventional Port Size: 3/8"- 2" 876 & 871.pdf
871 Series Lift CLASS 800 / 1975 PSI Conventional Port Size: 1/2"- 2" 876 & 871.pdf	5000 Series 300 WOG Conventional Port Size: 1/2"- 4" 5000 Series.pdf	INCVSS & INCVBR Series 6,000 & 3,000 PSI BUNA, VITON, AFLAS Size: 1/8" - 1" INCVSS.pdf

VÁLVULAS DE MARIPOSA

Threaded Butterfly Valve Class 150 CF8M or Nickel Plated Disc Size: 2", 3", 4" & 6" Threaded Butterfly Valve.pdf	2014DLNB-L Series CLASS 125 D.I. Disc Size: 4"-12" 2014 DLNB-L Series.pdf	2014DWNB-L Series CLASS 125 D.I. Disc Size: 4"-12" 3. 2014 DWNB-L Series.pdf
2014DWR Series CLASS 125 CF8M or Nickel Plated Disc Size: 2"-12" 4. 2014 DWR Series.pdf	2014DL Series CLASS 125 CF8M or Nickel Plated Disc Size: 4", 6" & 8" 2014DL, 2014DN Series.pdf	2014DW Series CLASS 125 CF8M or Nickel Plated Disc Size: 2"-12" 2014DL, 2014DN Series.pdf
2014DWNBN Series CLASS 125 CF8M or Nickel Plated Disc Size: 4", 6" & 8" 2014 DWNBN.pdf

MANIFOLD VALVES

2VM Series 6,000 PSI Stainless Steel Size: 1/2" 2VM Series.pdf	3VM Series 6,000 PSI Stainless Steel Size: 1/2" 3VM Series.pdf	5VM Series 6,000 PSI Stainless Steel Size: 1/2" 5VM Series.pdf
2 Valve Block & Bleed 1,000 PSI Stainless Steel Size: 1/2" 2 valve block & bleed manifold.pdf	5 Way Direct Mount 6,000 PSI Stainless Steel Size: 1/2" 5 Way Manifold Direct Mount.pdf

VALVE LUBRICATION

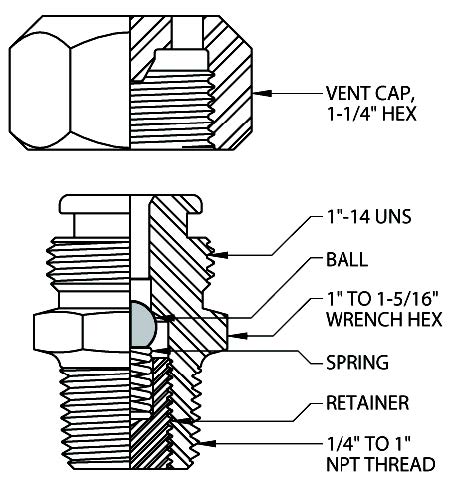

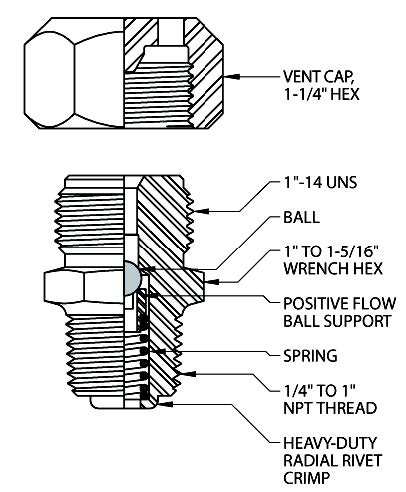

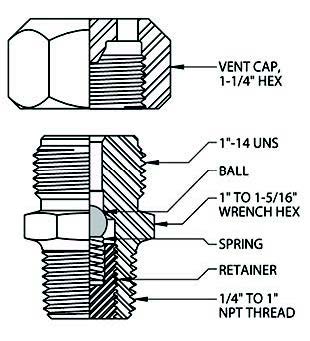

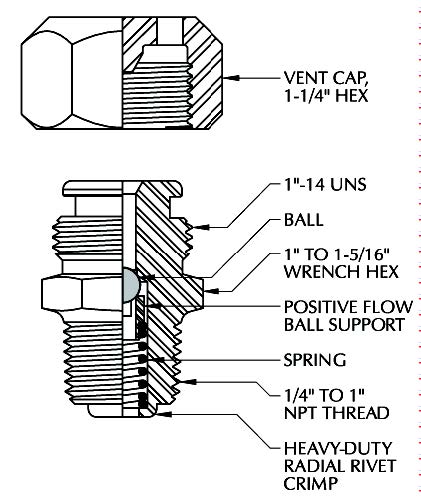

Vented Cap Positive Flow Body Grease Fittings Vented Cap Positive Flow Body Grease Fittings.pdf	Positive Flow Vented GBH Positive Flow Vented GBH.pdf	Vented Cap Free Flow Vented Cap Free Flow.pdf

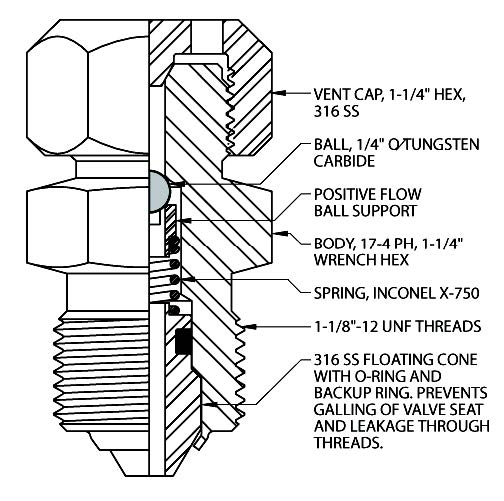

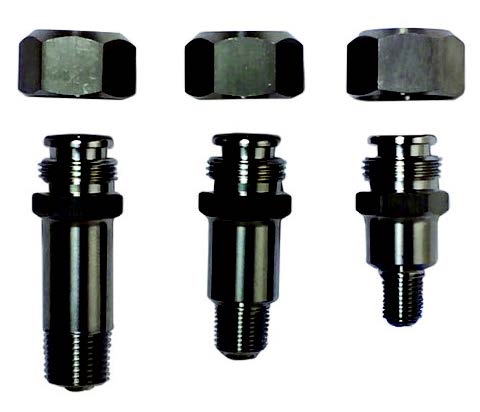

Vented Cap Free Flow Body Grease Fittings Vented Cap Free Flow Body Grease Fittings.pdf	High Pressure Fittings High Pressure Fittings.pdf	Vented Cap Extended Body Grease Fittings Vented Cap Extended Body Grease Fittings.pdf

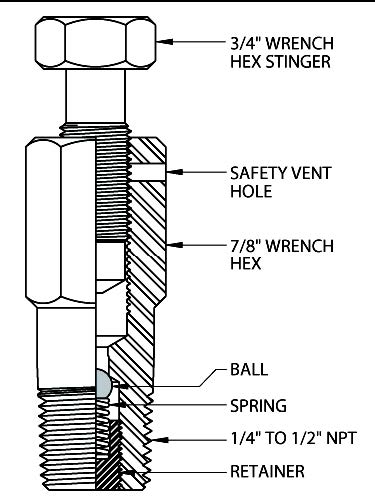

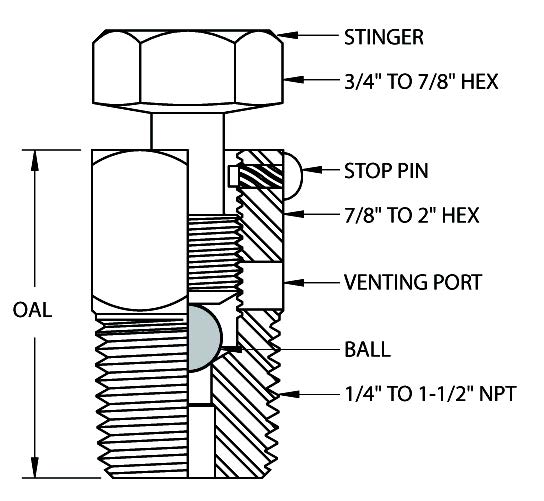

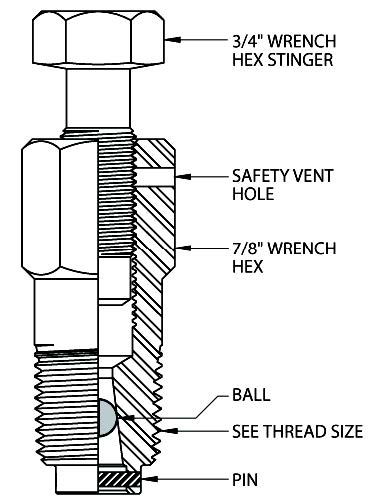

Vented Cap Extended Body Grease Fittings Vented Cap Extended Body Grease Fittings.pdf	Packing Injection Fittings Packing Injection Fittings.pdf	Body Vent Fittings Body Vent Fittings.pdf
Button Head Couplers Button Head Couplers.pdf	Lube Adapters Lube Adapters.pdf	Pressure Relief Tools Pressure Relief Tools.pdf

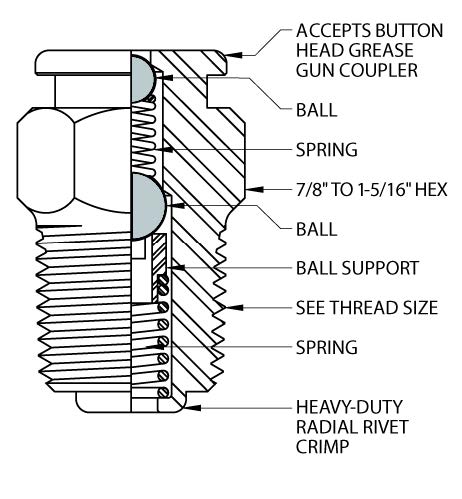

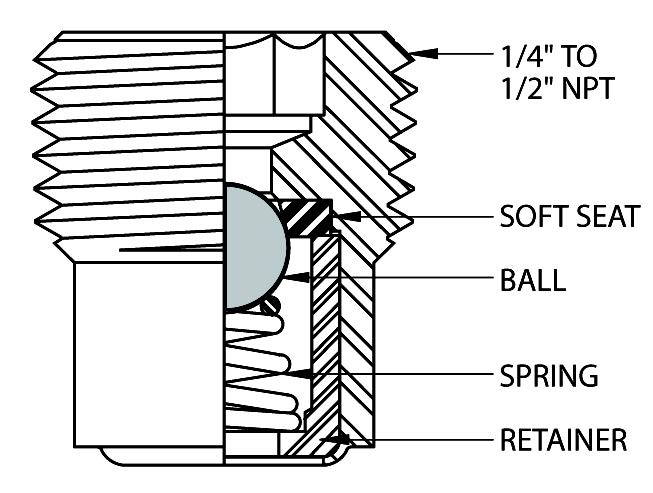

Internal Check Single Ball Internal Check Single Ball.pdf	Plug Valve Fittings Plug Valve Fittings.pdf	Giant Button Head Fittings Giant Button Head Fittings.pdf

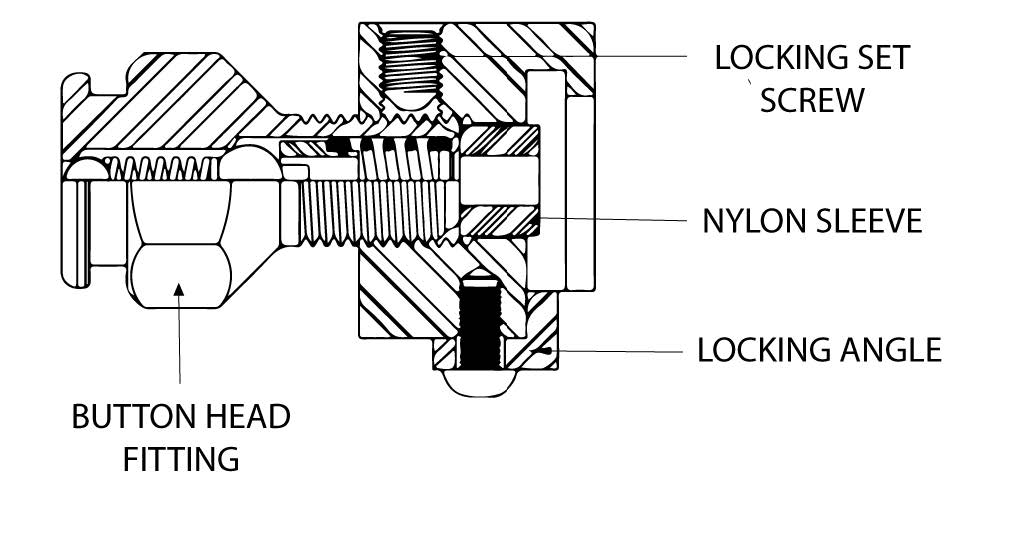

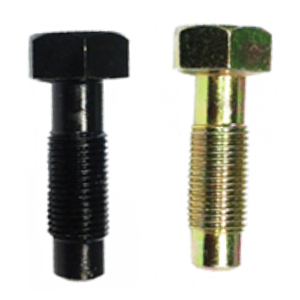

Inline Check Valves Inline Check Valves.pdf	Leak Lock Fittings Leak Lock Fittings.pdf	Packing Injection Accessories Packing Injection Accessories.pdf
