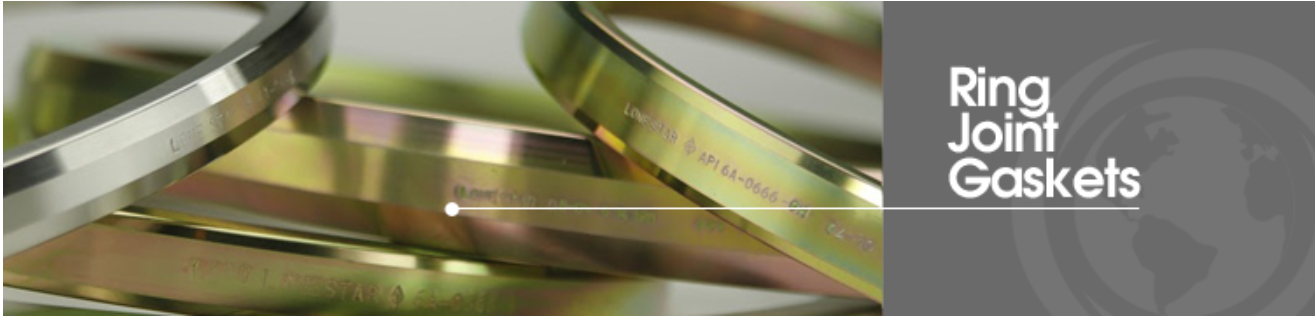

Las Juntas de Anillo están diseñadas para sellar mediante "contacto inicial de línea" o acción de cuña entre la brida de acoplamiento y la junta. Al aplicar presión en la interfaz del sello a través de la fuerza del perno, el metal más blando de la junta fluye hacia la estructura micro-fina del material de brida más duro, creando un sello muy ajustado y eficiente. Las juntas de anillo LoneStar se fabrican de acuerdo con las especificaciones API-6A y ASME B16.20 y vienen en cuatro perfiles básicos:

R-Oval

Las juntas de anillo estilo R se fabrican de acuerdo con los tamaños/clasificaciones API 6A y ASME B16.20. Disponibles en configuraciones ovaladas y octagonales, ambos tipos son intercambiables en bridas ranuradas octagonales modernas. Las juntas de anillo estilo R pueden fabricarse de acuerdo con todos los estándares relevantes para adaptarse a las siguientes designaciones de brida: API- 6A, ASME/ANSI B16.5, MSS SP44 (ASME B16.47 Serie A) y BS 1560.

R-Octagonal

Las juntas de anillo octagonales estilo R se fabrican de acuerdo con los tamaños/clasificaciones API 6A y ASME B16.20. Disponibles en configuraciones ovaladas y octagonales, ambos tipos son intercambiables en bridas ranuradas octagonales modernas. Las juntas de anillo estilo R pueden fabricarse de acuerdo con todos los estándares relevantes para adaptarse a las siguientes designaciones de brida: API- 6A, ASME/ANSI B16.5, MSS SP44 (ASME B16.47 Serie A) y BS 1560.

RX

Las juntas de anillo estilo RX son una adaptación energizada por presión de la junta estándar estilo R. La RX está diseñada para ajustarse al mismo diseño de ranura que una estilo R estándar, haciendo que las uniones sean intercambiables. El diseño modificado utiliza un efecto energizado por presión que mejora la eficiencia del sello a medida que aumenta la presión interna del sistema.

BX

Las juntas de anillo estilo BX energizadas por presión se fabrican de acuerdo con API 6A y están diseñadas para uso en sistemas presurizados hasta 20,000 PSI. Cuando se ajustan correctamente, la junta estilo BX permite contacto virtual superficie a superficie de las caras de la brida, lo que significa que la junta está completamente atrapada tanto en los diámetros internos como externos. Todas las juntas BX incorporan un orificio de equilibrio de presión para asegurar la igualación de presión que puede estar atrapada en las ranuras.
